產業園展廳PLC單空間智能照明改造系統案例分享

項目名稱：

智能化XX產業園展廳PLC單空間照明改造

控制設備：

傳統燈帶更換為→PLC雙色溫燈帶（會議室:4條  討論室:9條）

傳統筒燈更換為→PLC雙色溫筒燈（會議室:42個  討論室:9個  走廊:30個）

控制區域：

展廳內會議室、討論室、走廊

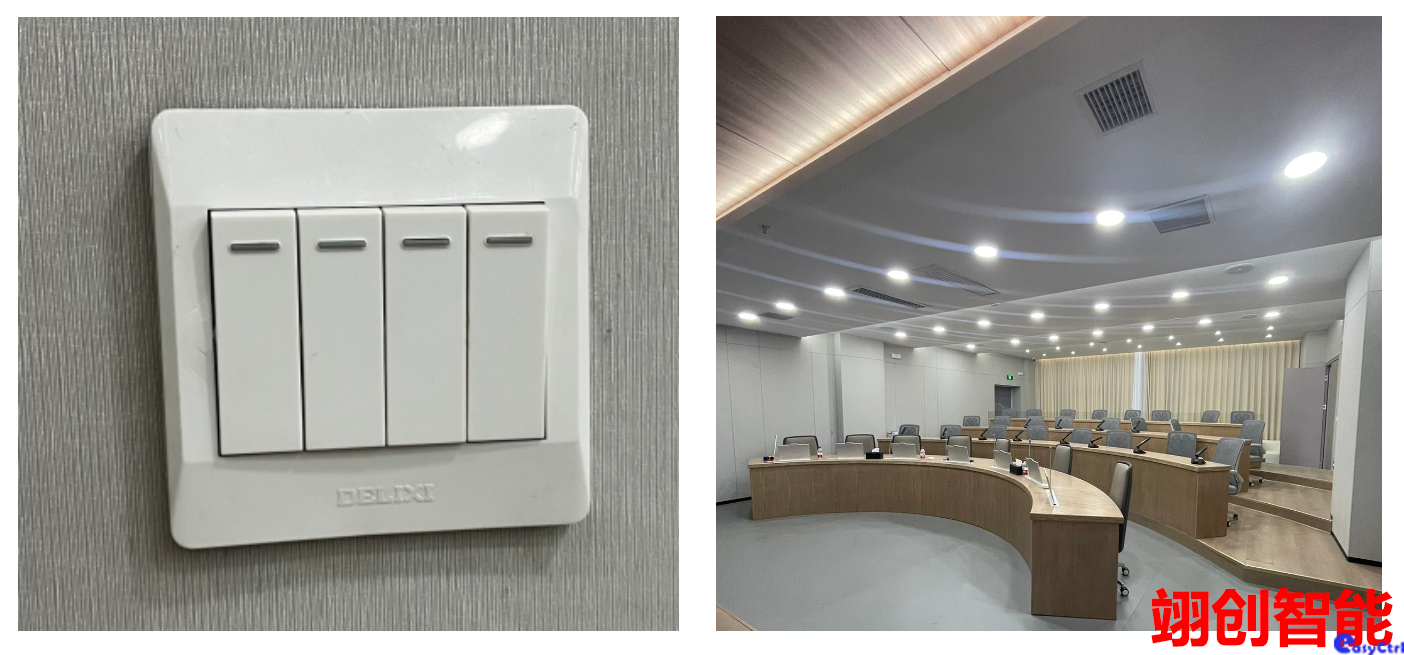

改造前背景：

控制需求：

1、把原來的筒燈和燈帶更換為照度均勻、可調光調色、防眩防刺眼的 雙色溫調光燈帶和筒燈；

2、在每一個會議室和討論室門口，以及走廊的顯著位置，安裝固定式觸摸屏，以便于本地操作控制(本地控制)；
3、為了滿足會議和討論的便捷性，需要設計一鍵式情景模式按鈕，實現對空間內燈光的智能控制（情景模式）；
4、考慮到會議室不同區域的功能性照明需求，需要對講臺和觀眾席的燈光進行獨立控制，以實現精細化的調節(場景編輯)；
5、設置智能化定時控制功能，依據不同時間段對走廊照明亮度進行智能調節，節能環保(定時功能);

easyctrl控制方案：

◆控制方式：采用先進的PLC智能觸摸屏，實現本地控制，觸摸屏界面定制設計，風格獨特，操作簡便；

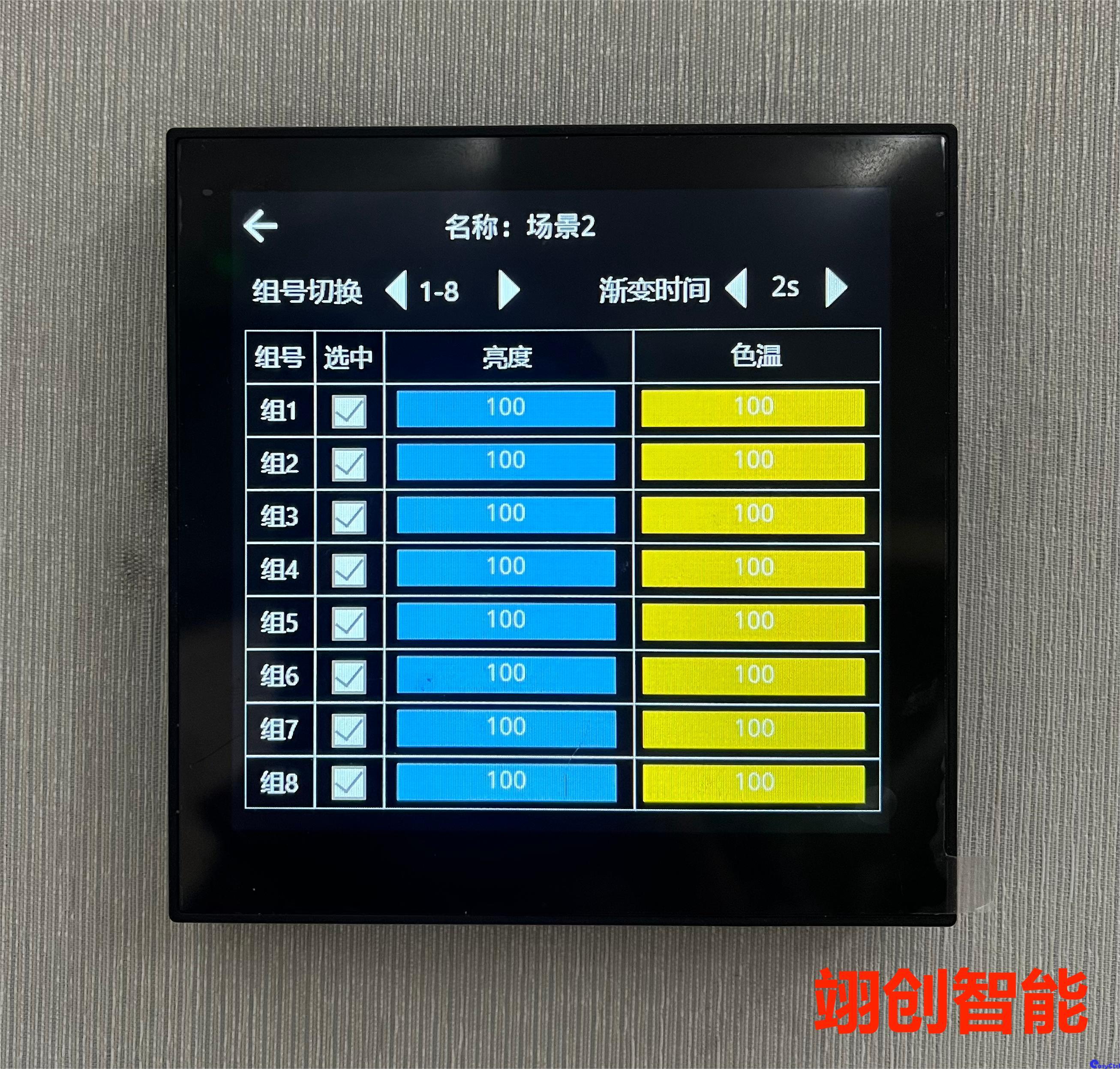

◆控制功能：PLC智能觸摸屏，可設置場景模式控制、自定義編輯場景、定時功能控制；

◆控制燈具：提供PLC雙色溫筒燈和燈帶，在原來的位置替換，使用原來的布線接線即可；

◆系統設備：PLC智能觸摸屏+PLC雙色溫驅動+PLC雙色溫燈具（一個屏+燈的系統，無需裝配智能電箱）；

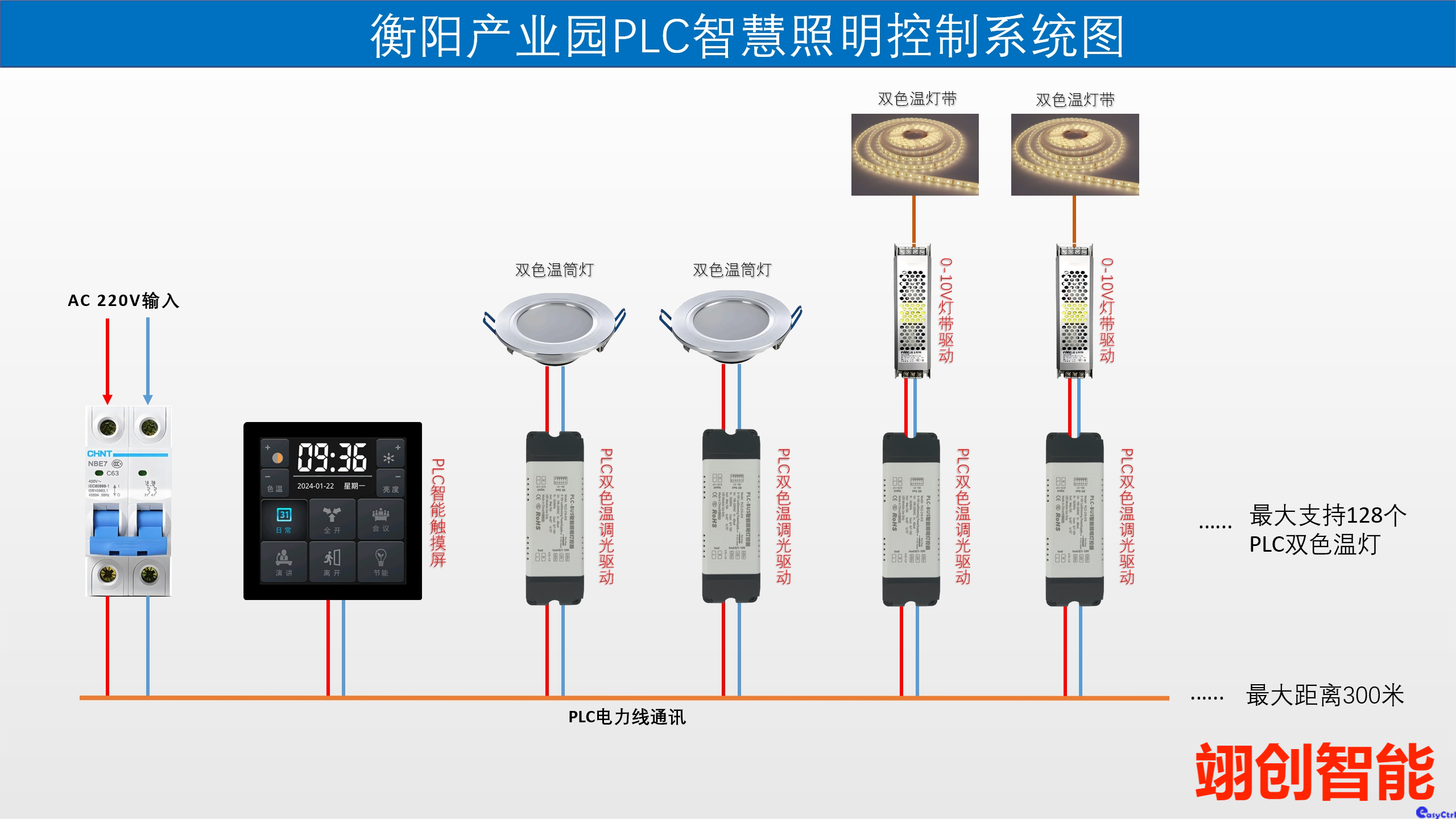

2、系統圖

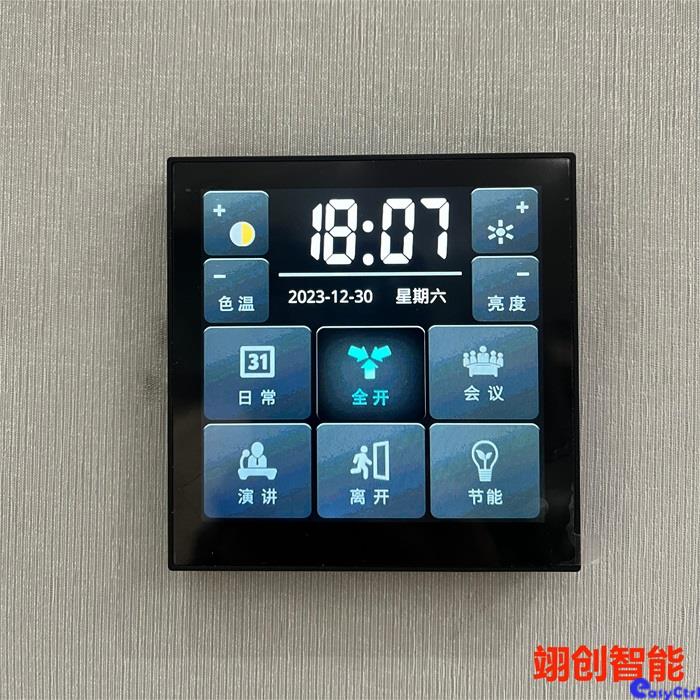

4、觸摸屏安裝位置

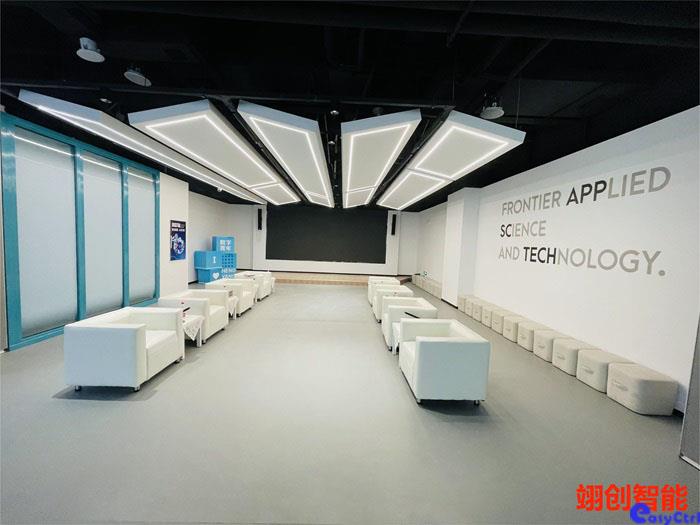

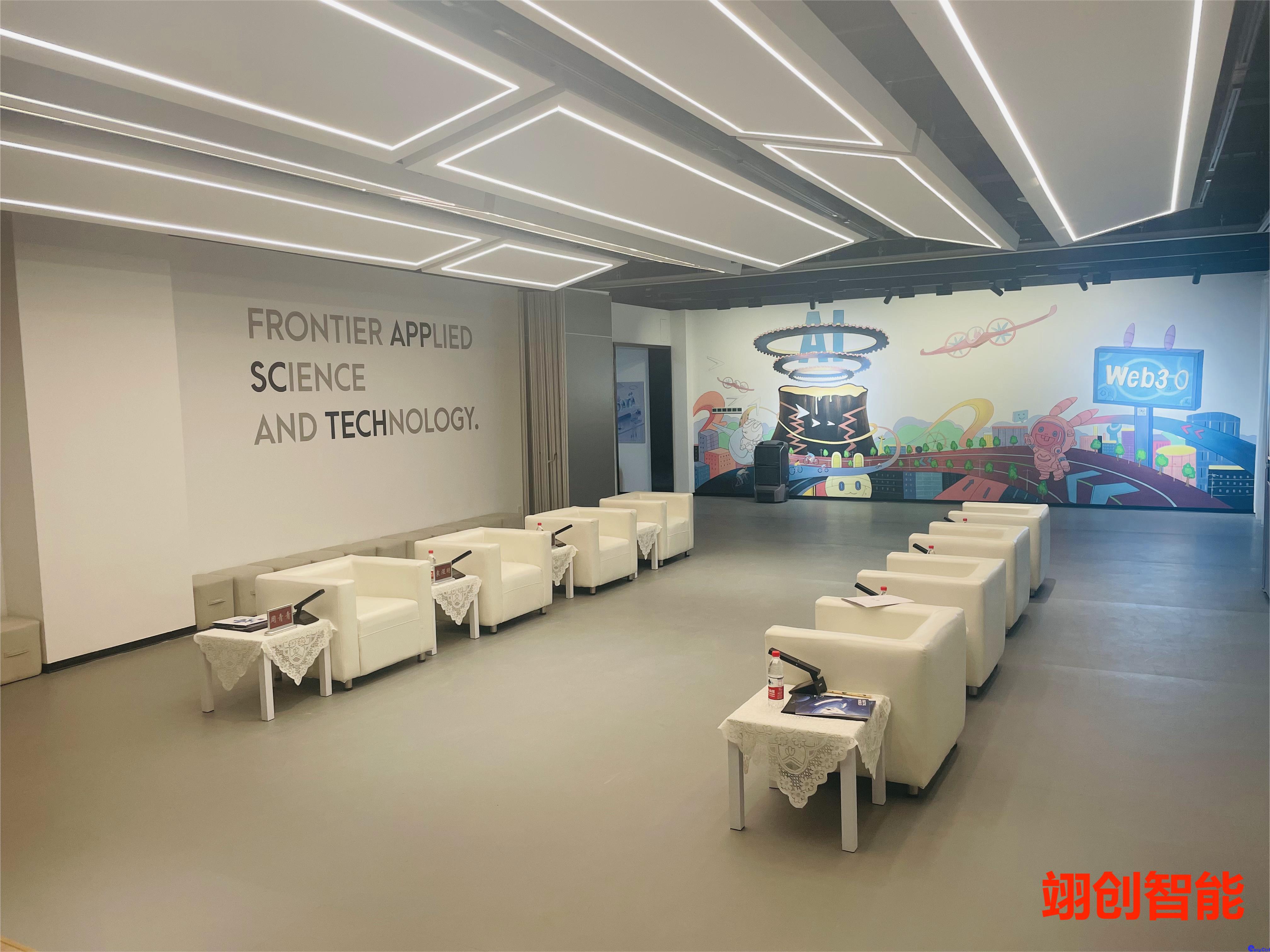

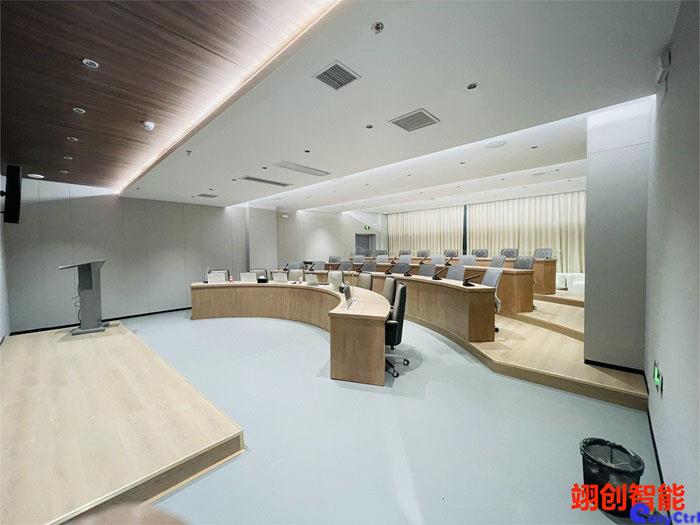

5、現場燈光效果
